3.2 Encapsulamiento

Todas las comunicaciones de una red parten de un origen y se envían a un destino. La información que se envía a través de una red se denomina datos o paquetes de datos. Si un computador (host A) desea enviar datos a otro (host B), en primer término los datos deben empaquetarse a través de un proceso denominado
encapsulamiento.

El encapsulamiento rodea los datos con la información de protocolo necesaria antes de que se una al tránsito de la red. Por lo tanto, a medida que los datos se desplazan a través de las capas del modelo OSI, reciben encabezados, información final y otros tipos de información.

Para ver cómo se produce el encapsulamiento, examine la forma en que los datos viajan a través de las capas.

Una vez que se envían los datos desde el origen, viajan a través de la capa de aplicación y recorren todas las demás capas en sentido descendente. El empaquetamiento y el flujo de los datos que se intercambian experimentan cambios a medida que las capas realizan sus funciones para los usuarios finales.

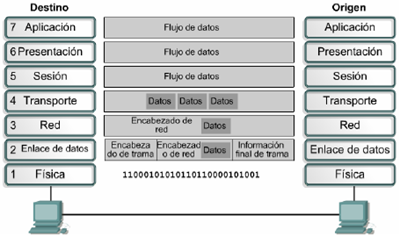

Como lo muestra la figura , las redes deben realizar los siguientes cinco pasos de conversión a fin de encapsular los datos:

1. Crear los datos. Cuando un usuario envía un mensaje de correo electrónico, sus caracteres alfanuméricos se convierten en datos que pueden recorrer la internetwork.

2. Empaquetar los datos para ser transportados de extremo a extremo. Los datos se empaquetan para ser transportados por la internetwork. Al utilizar segmentos, la función de transporte asegura que los hosts de mensaje en ambos extremos del sistema de correo electrónico se puedan comunicar de forma confiable.

3. Agregar la dirección de red IP al encabezado. Los datos se colocan en un paquete o datagrama que contiene un encabezado de paquete con las direcciones lógicas de origen y de destino. Estas direcciones ayudan a los dispositivos de red a enviar los paquetes a través de la red por una ruta seleccionada.

4. Agregar el encabezado y la información final de la capa de enlace de datos. Cada dispositivo de la red debe poner el paquete dentro de una trama. La trama le permite conectarse al próximo
dispositivo de red conectado directamente en el enlace. Cada dispositivo en la ruta de red seleccionada requiere el entramado para poder conectarse al siguiente dispositivo.

5. Realizar la conversión a bits para su transmisión. La trama debe convertirse en un patrón de unos y ceros (bits) para su transmisión a través del medio. Una función de temporización permite que los dispositivos distingan estos bits a medida que se trasladan por el medio. El medio en la internetwork física puede variar a lo largo de la ruta utilizada. Por ejemplo, el mensaje de correo electrónico se puede originar en una LAN, atravesar el backbone de una universidad y salir por un enlace WAN hasta llegar a su destino en otra LAN remota.

Ver ejemplo de encapsulamiento:

http://ipref.blogspot.com/2009/04/ejemplo-de-encapsulamiento.html

Una herramienta excelente para el análisis de protocolos y encapsulamiento de datos es el Wireshark (sniffer).

1. REALIZA LA SIGUIENTE PRACTICA

Modalidad: Equipos de 2 personas
Forma de entrega: Reporte impreso.
Requisitos:
     a) Impreso en hojas blancas tamaño, carta.
     b) Cada paso del reporte debe contener capturas de pantalla y su correspondiente descripción de cada paso.
     c) Excelente ortografía
     d) Buena presentación
     e) Márgenes de 2cm.
     f) Texto justificado tamaño 11pt fuente calibri, alineación y proporción de las imagenes de 7 cm aprox.

a) Descarga el wireshark aqui
b) Instálalo
c) Realiza un formulario sencillo en HTML donde se solicite un nombre de usuario y contraseña.
d) Echa a andar el wireshark escaneando tu propia máquina, después utiliza el formulario que creaste.
          i. ¿Que resultados obtuviste?
          ii. Escribe tus observaciones
e) Verifica que aún sigue corriendo el wireshark. Haz un ping de esa misma computadora a otra.
          i. ¿Que resultados obtuviste?
          ii. Escribe tus observaciones
f) Toma otra computadora y haz un ping a la máquina que tiene el sniffer
          i. ¿Que resultados obtuviste?
          ii. ¿Que similitudes y diferencias encontraste entre este apartado y el inciso ‘e’?
